产品简介

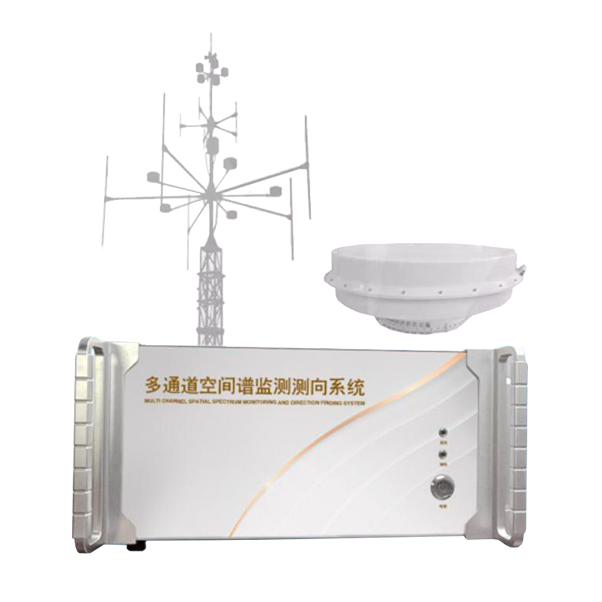

多通道空间谱监测测向系统
系统采用了体制先进技术成熟的空间谱估计测向算法，自动识别同频混叠信号中信源个数并进行同频信号分离测向，具有优良的测向灵敏度和测向准确度等技术指标；系统具有基于空间谱估计的自适应阵列处理技术，可对微弱信号增强接收，可对混叠信号分离接收，能够实现复杂电磁环境下目标信号的侦测；系统采用了模块化设计，可灵活配置测向接收通道和天线阵元数（5、7、9通道可选）；系统采用监测测向一体化设计，配备了常规监测功能，测向空闲时可执行常规监测任务，应用十分灵活。本系统可应用于固定、移动等类型的监测技术设施建设；也可定制应用于可搬移、无人机载等特殊场景。
主要特点
空间谱估计测向频率范围覆盖20-8000MHz
瞬时测向带宽高达80MHz、16位量化
系统具有领先的技术指标和强大独特的功能
空间谱估计和相关干涉仪测向双体制，兼具两种体制的优势
独有的相关积累测向算法可对隐藏于噪声中的宽带微弱信号进行可靠测向
基于空间谱估计的自适应波柬赋形能够对特定来向的弱信号增强接收，能够对不同来向的同频混叠信号分离接收监听
多信道分析可对最大80MHz中频带内的32个窄带通道同时进行频谱分析、参数测量和话音解调
齐全的信号分析功能，调制信号样式自动识别、IQ信号采集存储和参数测量分析
高标准和高工艺设计制造，具有良好的可靠性和环境适应性
横块化设计，监测测向功能可灵活选用，性价比高
技术规格
主要功能
中频测向
对某一给定信号进行测向，给出信号的来波方位、频谱数据等;测向带宽1.6k ~80MHz，具有多种可选;测量结果包含信号方位信号电平、测向质量、测向结果频率、中频频谱、模拟解调话音等;同时具备截获测向模式，用于对脉冲等突发信号测向;具有相关积累模式，可对微弱信号进行测向。
离散测向
对一组固定频率进行测向，给出每个频点上信号的测向结果信息，每个频点的带宽等参数可设置为不同;最多可支持下发200个频率点。
宽带测向
对指定宽带频段内的所有子信道同时进行测向，给出所有超过预设门限的信号的测向结果，测向带宽具有5/10/20/40/80MHz多种可选，频率分辨率3.125~100kHz多种可选;具有相关积累模式，可对宽带微弱信号进行测向。
频段测向
对给定频段进行逐一扫描测向，扫描步长3.125~100kHz多种可选，可给出每个信道上信号的测向结果等信息。
固定频率测量
实现对单个频率点的ITU参数进行监测，测量的参数包括:调幅度、频偏、相偏、信号强度、实时频率、XdB带宽、B%带宽、语音解调等结果。
中频分析
实现对一个中心频点下的中频频增分析，同时实现AM、FM、CW、USB、LSB等调制的单路解调，输出数字音频。中频分析带宽:800Hz~80MHz，多种可选;解调带宽:800Hz~16MHz多种可选。
离散扫描
实现多个频点的电平测量，各频率点的信道带宽可以不同;测量带宽为800Hz~80MHz，多种可选;最多支持下发200个频率点。
频段扫描
实现指定的信道间隔实现对某一段频率范围的连续频点进行电平测量。模拟中频窄带滤波器带宽为300kHz;信道间隔3.125~100kHz多种可选。
数字扫描
以80MHz带宽的频谱拼接实现对某一段频率范围的快速频谱分析。扫描分辨率3.125~100kHz多种可选。
带内多信道分析
实现对一个中心频点下的宽带中频频谱分析，同时实现带内最大32路信号的解调并输出数字音频，并且能够同时对这些频点同步进行ITU参数测量，测量参数包括:实时频率、频偏、调制度、带宽测量等。
结构和接口
射频接口
9个天线输入SMA口，9个中频监测输出SMA口，1个校准信号输出SMA口
测向天线控制接口
Y50EX-1415ZJ10-B
网络接口
千兆网口
电源功耗
≤250W(220V±10%，50Hz±3Hz)
主机外形尺寸
不大于标准上架式机柜尺寸，高度5U
主机重量
≤35kg
测向天线尺寸
孔径s1.2m，采用一体化天线罩外形设计(可选配固定站大孔径测向天线)
工作温度
工作温度:-20°C ~ +55C
配套软件
根据需方要求可提供服务端软件、服务端与客户端通信协议文档，设备与服务端通信协议文档等二次开发资料。
